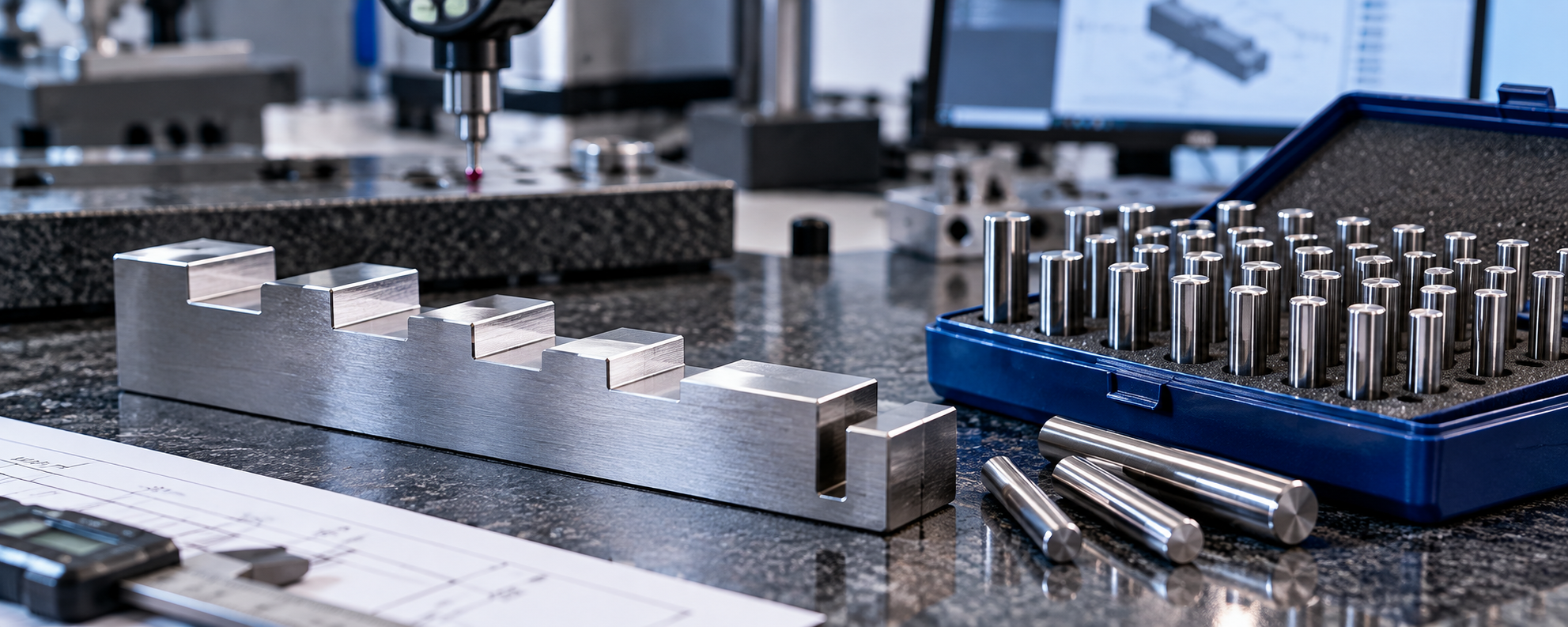

Calele etalon și pinii de măsurare fac parte din această categorie. Primele oferă lungimi de referință cunoscute, utilizate pentru reglarea, verificarea și compararea instrumentelor dimensionale. Pinii de măsurare, pe de altă parte, permit controlul anumitor diametre interioare și al unor caracteristici geometrice care ar fi dificil de evaluat cu instrumentele obișnuite. Ambele sunt întâlnite în ateliere de mecanică fină, laboratoare de metrologie și departamente de control al calității, dar utilitatea lor se extinde și în producția de serie.
Deși par accesorii simple, aceste instrumente trebuie alese, manipulate și păstrate cu atenție. O suprafață deteriorată, o urmă de murdărie sau utilizarea unei dimensiuni nepotrivite pot influența rezultatul unei verificări. În procesele unde diferențele de câțiva microni contează, tocmai asemenea detalii pot separa o măsurătoare credibilă de una care conduce la o decizie greșită.
Calele etalon oferă puncte de referință pentru măsurătorile dimensionale
Calele etalon sunt blocuri de precizie fabricate la dimensiuni foarte bine controlate, utilizate pentru realizarea unor lungimi de referință. Ele sunt produse din materiale precum oțelul, carbura metalică sau ceramica, în funcție de aplicație și de cerințele privind stabilitatea dimensională și rezistența la uzură.Una dintre caracteristicile lor importante este calitatea suprafețelor de măsurare. Acestea sunt finisate astfel încât să permită contactul foarte bun între două cale, iar în condiții adecvate pot fi unite printr-un fenomen cunoscut în metrologie drept aderare sau wringing. Prin combinarea mai multor cale se pot obține lungimi de referință care nu sunt disponibile ca elemente individuale în set.
Într-un atelier, această posibilitate este utilă atunci când trebuie verificat un instrument sau reglat un dispozitiv pentru o anumită dimensiune. De exemplu, un micrometru poate fi verificat la valori selectate din domeniul său de măsurare, utilizând cale etalon corespunzătoare.
Calele pot fi folosite și împreună cu comparatoare sau alte instrumente de măsurare comparativă. În asemenea aplicații, ele stabilesc o referință cunoscută, iar piesa este evaluată prin diferența față de această valoare.
Importanța lor este legată și de trasabilitatea metrologică. Atunci când calele sunt calibrate corespunzător, valorile lor pot fi raportate la referințe recunoscute, contribuind la încrederea în măsurătorile realizate ulterior.
Totuși, nu toate seturile de cale etalon sunt destinate acelorași activități. Clasele de precizie, abaterile admise și cerințele de utilizare diferă, iar alegerea trebuie făcută în funcție de incertitudinea necesară procesului de măsurare.
Un set potrivit pentru verificările curente din producție poate avea alte caracteristici decât unul utilizat într-un laborator de calibrare, unde controlul condițiilor de mediu și al incertitudinii este mult mai riguros.
Pinii de măsurare simplifică verificarea alezajelor și a dimensiunilor interioare
Pinii de măsurare sunt elemente cilindrice realizate la diametre precise, folosite în special pentru verificarea unor găuri și a altor caracteristici interioare. Dimensiunile lor controlate permit operatorului să stabilească dacă un alezaj acceptă un anumit diametru sau dacă este necesară o verificare suplimentară.În cazul pieselor de dimensiuni mici, utilizarea unui șubler pentru măsurarea unui alezaj poate fi dificilă. Geometria fălcilor, accesul limitat și toleranța strânsă pot face ca rezultatul să nu fie suficient de sigur pentru decizia de acceptare.
Un pin de măsurare adecvat poate oferi o verificare practică. Dacă acesta intră în alezaj în condițiile prevăzute de procedură, operatorul obține o informație despre dimensiunea și accesibilitatea geometrică a găurii.
Totuși, faptul că un pin intră într-un alezaj nu înseamnă automat că diametrul interior este cunoscut exact. Rezultatul depinde de geometria găurii, de lungimea pinului, de forța aplicată și de eventualele abateri de formă.
Pentru verificări mai precise, pot fi utilizați pini cu diametre succesive, astfel încât să se identifice intervalul în care se încadrează dimensiunea accesibilă. Această metodă este utilă în anumite operațiuni de control, dar nu înlocuiește toate măsurătorile dimensionale și geometrice necesare.
Pinii sunt folosiți și în verificarea poziției sau a alinierii unor găuri, în combinație cu dispozitive și metode adecvate. În asemenea situații, ei pot servi drept elemente de referință pentru măsurători indirecte.
Calitatea suprafeței și precizia diametrului sunt importante, deoarece orice abatere a pinului poate influența rezultatul. Pentru verificările cu toleranțe foarte strânse, trebuie cunoscute atât dimensiunea nominală, cât și abaterile admise ale instrumentului.
Combinarea instrumentelor de referință cu echipamentele de control crește încrederea în rezultate
În practică, calele etalon și pinii de măsurare nu sunt utilizate izolat de restul instrumentelor din atelier. Valoarea lor apare mai ales atunci când sunt integrate într-o metodă de control adaptată piesei și toleranțelor urmărite.Un comparator, de exemplu, poate fi reglat folosind o lungime de referință realizată din cale etalon. După stabilirea acestei valori, instrumentul poate indica abaterea unei piese față de dimensiunea de referință.
Această metodă este utilă în producția repetitivă, unde operatorul trebuie să observe rapid variațiile dimensionale fără să refacă permanent întreaga procedură de măsurare.
În cazul găurilor de precizie, pinii pot contribui la verificări preliminare sau la confirmarea anumitor condiții dimensionale. Dacă o piesă trebuie să permită montarea unui element cilindric, un pin corespunzător poate ajuta la evaluarea practică a caracteristicii, cu condiția ca metoda să fie corelată cu cerințele desenului tehnic.
Pentru componentele complexe, instrumentele de referință pot fi utilizate și la verificarea unor dispozitive de fixare sau la reglarea anumitor echipamente de control.
Este importantă diferențierea dintre reglare, verificare și calibrare. Folosirea unei cale etalon pentru reglarea unui micrometru nu reprezintă automat o calibrare completă a instrumentului. Aceasta presupune o procedură definită, evaluarea erorilor și a incertitudinii, precum și documentarea rezultatelor.
În mod asemănător, un pin utilizat pentru confirmarea trecerii printr-o gaură nu oferă singur toate informațiile despre circularitate, cilindricitate sau poziția geometrică a alezajului.
Rezultatele devin mai utile atunci când operatorul cunoaște exact ce verifică fiecare instrument și ce caracteristici rămân neevaluate.
Manipularea și păstrarea corectă previn deteriorarea instrumentelor de precizie
Instrumentele de referință pot avea dimensiuni mici, dar suprafețele lor sunt realizate cu o precizie care necesită atenție la manipulare. O lovitură aparent minoră poate produce o deformare locală, iar o particulă prinsă între două suprafețe poate afecta rezultatul măsurării.Calele etalon trebuie utilizate pe suprafețe curate, în condiții adecvate. Înainte de combinarea lor, este importantă îndepărtarea impurităților și verificarea stării suprafețelor de contact.
Manipularea trebuie făcută astfel încât să se limiteze încălzirea inutilă a instrumentelor. Contactul prelungit cu mâinile poate modifica temporar temperatura calelor, iar dilatarea termică poate deveni relevantă atunci când sunt urmărite diferențe foarte mici.
După utilizare, calele din oțel trebuie protejate împotriva coroziunii conform recomandărilor producătorului. Materialele ceramice și cele din carbură pot avea alte cerințe de întreținere, dar nici acestea nu sunt complet lipsite de riscuri mecanice.
Pinii de măsurare trebuie păstrați în suporturi sau cutii dedicate, astfel încât să nu se lovească între ei și să nu fie confundați. Marcajele dimensionale trebuie să rămână lizibile, iar elementele care prezintă deteriorări trebuie retrase din utilizare până la evaluarea lor.
Curățenia alezajului verificat este la fel de importantă ca starea pinului. O bavură sau o așchie fină poate împiedica introducerea acestuia, sugerând în mod greșit că dimensiunea este sub limita admisă.
Forțarea unui pin într-o gaură nu reprezintă o metodă corectă de verificare. O asemenea practică poate deteriora atât piesa, cât și instrumentul, iar rezultatul nu mai reflectă condițiile normale de control.
Păstrarea instrumentelor într-un mediu stabil și verificarea lor periodică ajută la menținerea caracteristicilor metrologice pe termen lung.
Alegerea seturilor potrivite depinde de toleranțe și de frecvența verificărilor
Un atelier care lucrează cu dimensiuni variate poate avea nevoie de un set de cale etalon cu suficiente valori pentru realizarea combinațiilor necesare. În schimb, o unitate specializată într-un număr restrâns de repere poate utiliza anumite dimensiuni mult mai frecvent decât altele.La alegerea unui set trebuie analizate domeniul dimensional, clasa de precizie, materialul și documentația de calibrare disponibilă. Pentru activitățile de control în care sunt necesare rezultate trasabile, certificarea și istoricul metrologic al instrumentelor devin importante.
În cazul pinilor de măsurare, contează diametrele disponibile și pasul dintre valorile succesive. Un set cu diferențe mari între pini poate fi suficient pentru verificări generale, dar poate deveni limitativ atunci când toleranțele pieselor sunt foarte strânse.
Lungimea pinilor și forma capetelor pot influența utilizarea lor în anumite alezaje. Pentru găuri adânci, acces dificil sau geometrii speciale, pot fi necesare instrumente cu caracteristici diferite de cele ale seturilor obișnuite.
Este utilă și evaluarea frecvenței cu care instrumentele vor fi folosite. Într-un mediu de producție intensă, rezistența la uzură și organizarea eficientă a seturilor pot influența productivitatea controlului dimensional.
Un sistem clar de identificare a instrumentelor reduce riscul utilizării unei dimensiuni greșite. Pentru verificările repetitive, operatorul trebuie să poată selecta rapid cala sau pinul necesar, fără să piardă timp căutând printre elemente asemănătoare.
Intervalele de recalibrare trebuie stabilite în funcție de utilizare, condițiile de lucru, cerințele de calitate și istoricul instrumentelor. O piesă etalon utilizată zilnic poate necesita o supraveghere diferită față de una păstrată pentru verificări ocazionale.
Într-un proces de fabricație în care precizia dimensională influențează montajul și funcționarea produsului, calele etalon și pinii de măsurare pot avea o contribuție mai mare decât sugerează dimensiunile lor. Ele permit realizarea unor verificări rapide, susțin reglarea instrumentelor și oferă repere concrete pentru evaluarea pieselor. Atunci când sunt alese corect și utilizate în proceduri bine definite, aceste instrumente ajută la menținerea unui control dimensional consecvent, inclusiv în aplicațiile unde abaterile de câțiva microni pot schimba rezultatul întregului proces de fabricație.
